Уровень электронный УЭС-2КЦ
Прибор для проверки установки станков на фундаменте, отклонения от прямолинейности и постоянства углового положения. Измерение одновременно в двух взаимно перпендикулярных плоскостях. Построение графика прямолинейности. Производство АО «СКБ «Индикатор», Санкт-Петербург.
Уровень электронный УЭС-2КЦ
Ключевые параметры:
Описание уровня УЭС-2КЦ
Электронный уровень УЭС-2КЦ предназначен для проверки установки станков на фундаменте, проверки отклонения от прямолинейности перемещения рабочих органов станка, постоянства углового положения станка при перемещениях рабочих органов.
Электронный уровень через блок управления подключается к персональному компьютеру. С помощью специального программного обеспечения на мониторе отображаются результаты измерений. Программное обеспечение позволяет проверять прямолинейность перемещения рабочих органов станка и постоянство углового положения станка при перемещении рабочих органов.
Беспроводная версия с радиоканалом — УЭС-2КЦБ. Для диагностики редукторов и подшипников применяется комплекс ДИАКИН-3.
Области применения
- Выверка станков на фундаменте
- Отклонение от прямолинейности перемещения
- Постоянство углового положения при перемещениях
- Длинномерные станины — график прямолинейности в двух плоскостях
Технические характеристики
| Координаты | 2 (Х и У) |
| Угол наклона | ±720 угл.сек. |
| Погрешность | ±(1 + 0,01·|φ|) угл.сек. |
| Габариты блока | 80×65×30 мм |
| Температура окружающего воздуха | +1…+35 °С |
| Относительная влажность воздуха до | 80% при 25 °С |
| Атмосферное давление | от 84 до 106,7 кПа |
| Средняя наработка на отказ, час, не менее | 1000 |
| Масса блока управления, кг, не более | 0,5 |
| Габаритные размеры датчика угла наклона в сборе с магнитным основанием, мм, не более | 200×100×65 |
| Масса датчика угла наклона в сборе с магнитным основанием, кг, не более | 1 |
| Питание прибора от сетевого блока питания | 220 В, 50 Гц |
| Климатическое исполнение | УХЛ 4.0 |
| Средний срок службы, лет, не менее | 6 |
Комплект поставки
| Наименование | Количество | Примечание |
|---|---|---|
| Блок управления ИН-Д3ц | 1 | |
| Блок питания АС-220-S-6-600 | 1 | |
| Электронный датчик уровня с магнитным основанием | 1 | |
| Набор кабелей | 1 | |

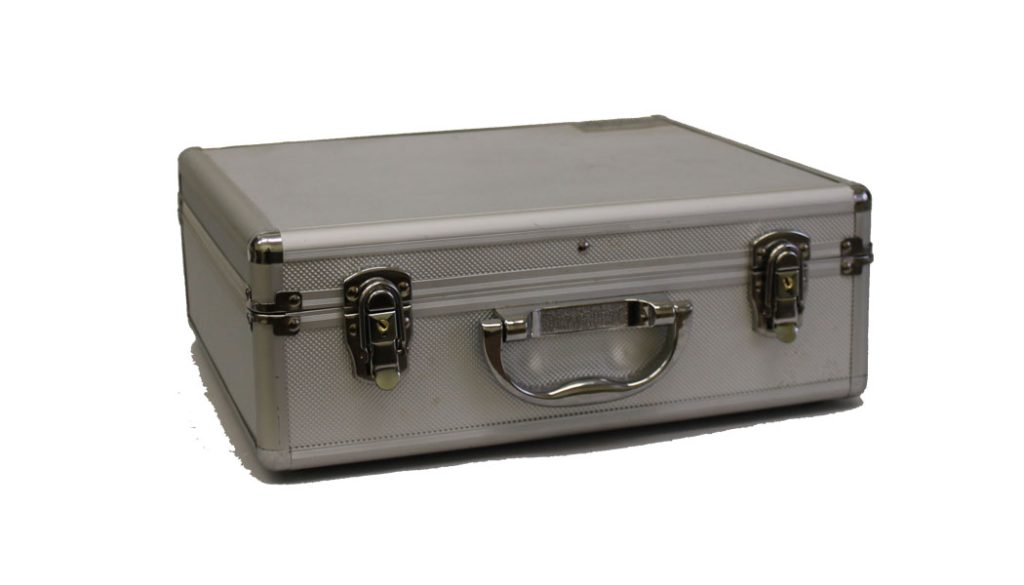

| Кейс для транспортировки | 1 | |
| Паспорт и инструкция по эксплуатации | 1 | |
| Программное обеспечение для ПК | 1 |
